USB线和音频接口的连接技巧

07-07

通常来说,目前我们能买到的机箱提供前置USB和前置音频以及开关按键的功能。而需要我们连接的包括开关机按键,硬盘指示灯,音频接口和USB连接线。其中比较容易安装的是音频和USB连接线,通常都是模块化设计,而开关机按键因为各家主板厂商设计有所不同,所以会有一些困难。

USB线和音频接口的连接技巧

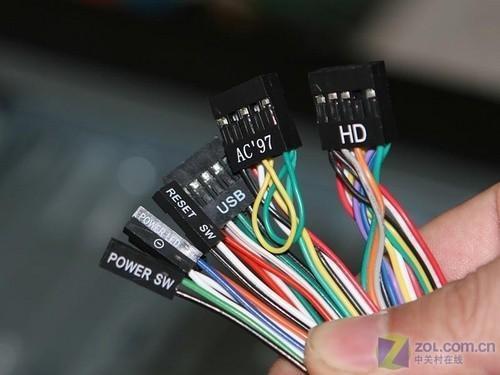

机箱上各种连接线

● USB前置线的连接

以目前主板的南桥芯片来说,扩展10组USB支持已经非常普遍。而除去I/O设计的4-6个USB接口之外,主板上通常还会设计有4-6个USB扩展接口。下图就是主板上提供的两组共计4个USB扩展插座。

USB线和音频接口的连接技巧

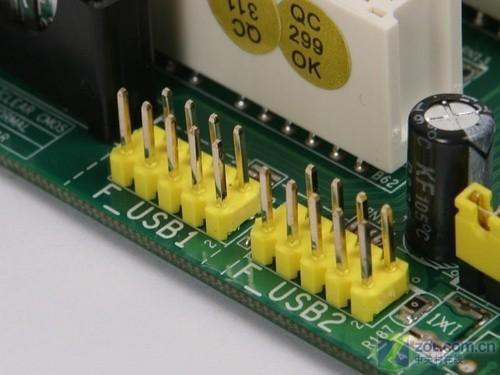

USB扩展支持

如果你仔细观察会看到,USB连接插座上共计10个针脚位,但是有一个是空余的。而机箱提供的插头也是10个插孔,但是一个是堵死的,这种防呆式设计可以帮助用户正确连接,而错误的连接方法也不会被正确识别,会提醒用户无法安装。

USB线和音频接口的连接技巧

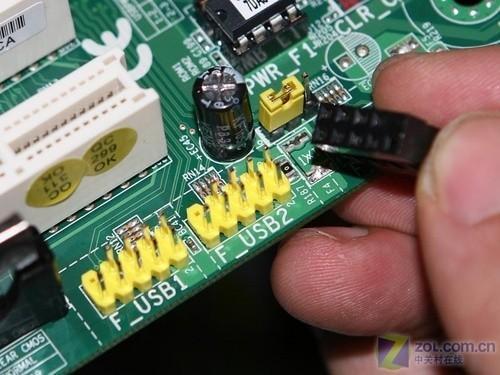

防呆式接口

USB线和音频接口的连接技巧

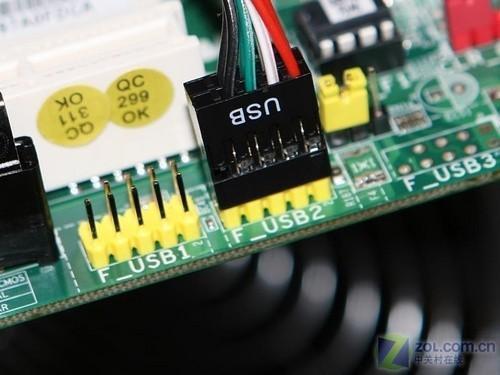

连接效果图

● 前置音频线的连接

目前机箱提供两种音频连接插头,AC'97和HD Audio,而且都是模块化设计,非常易于安装。不过在Vista系统的“感召之下”,目前绝大多数主板的声卡都是支持HD Audio的,因此,我们连接其中HD部分的插头就可以。

USB线和音频接口的连接技巧

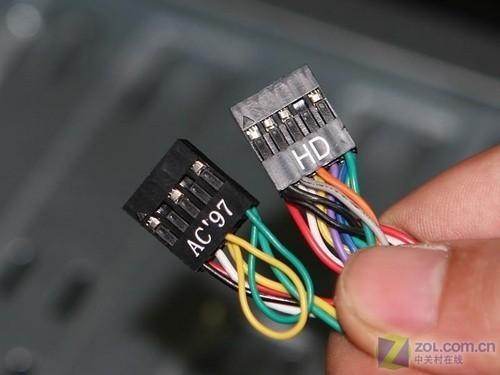

音频插头

同USB插座类似,前置音频插座同样是10个插针设计并空出一个的防呆式设计,只要用户能够正确识别其中的方向,就可以轻松的把插头安装完毕。

USB线和音频接口的连接技巧
USB线和音频接口的连接技巧

主板前置音频插头和连接图示

USB线和音频接口的连接技巧

连接效果

小结: 可以看到,USB和前置音频连接线采用了模块化插头,以及防呆式设计,连接起来基本没有什么难度。只要用户能够正确分辨其中空余插针的位置,都可以非常轻松的完成安装。
