光纤猫工作原理

04-06

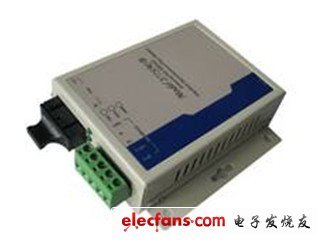

光猫就是“光modem”,是指将光以太信号转换成其它协议信号的收发设备,也是起着调制解调的作用。光猫也称为单端口光端机,该设备作为本地网的中继传输设备,适用于基站的光纤终端传输设备以及租用线路设备。而对于多口的光端机一般会直称作“光端机”,对单端口光端机一般使用于用户端,工作类似常用的广域网专线(电路)联网用的基带modem,和有称作“光modem”、“光猫”、“光调制解调器”。

光纤猫工作原理

光猫的工作原理

光猫的设备采用大规模集成芯片,电路简单,功耗低,可靠性高,具有完整的告警状态指示和完善的网管功能。

光猫是一种类似于基带modem(数字调制解调器)的设备,和基带modem不同的是接入的是光纤专线,是光信号。用于广域网中光电信号的转换和接口协议的转换,接入路由器,是广域网接入。光电收发器是用局域网中光电信号的转换,而仅仅是信号转换,没有接口协议的转换。

光纤猫工作原理

光猫的应用范围

单说以太网光猫,主要应用于距离超,超过20KM,中间需要通过SDH/PDH等光传输设备中转的情况下应用光猫。

一般来说光猫的速率是打包在2M电路上,所以光猫的光收发器的区别也在于其速率,光猫是2M,光收发器是100M。

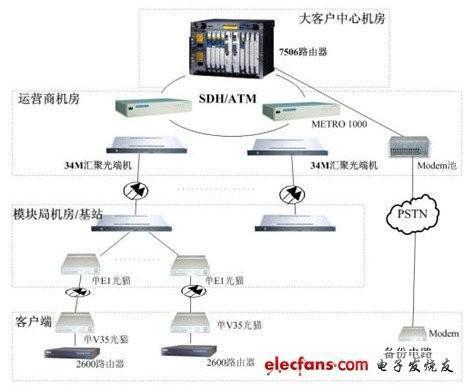

一般应用场景:

客户-以太网光猫-光缆-E1光猫-2M电缆-局端SDH光端机-另一个局SDH光端机-PDH光端机-E1转以太网协转-客户设备(以太交换机或电脑等)。

当然光猫还有V.35光猫,V.24光猫,RS-232光猫等等。应用和以上大同小异。
